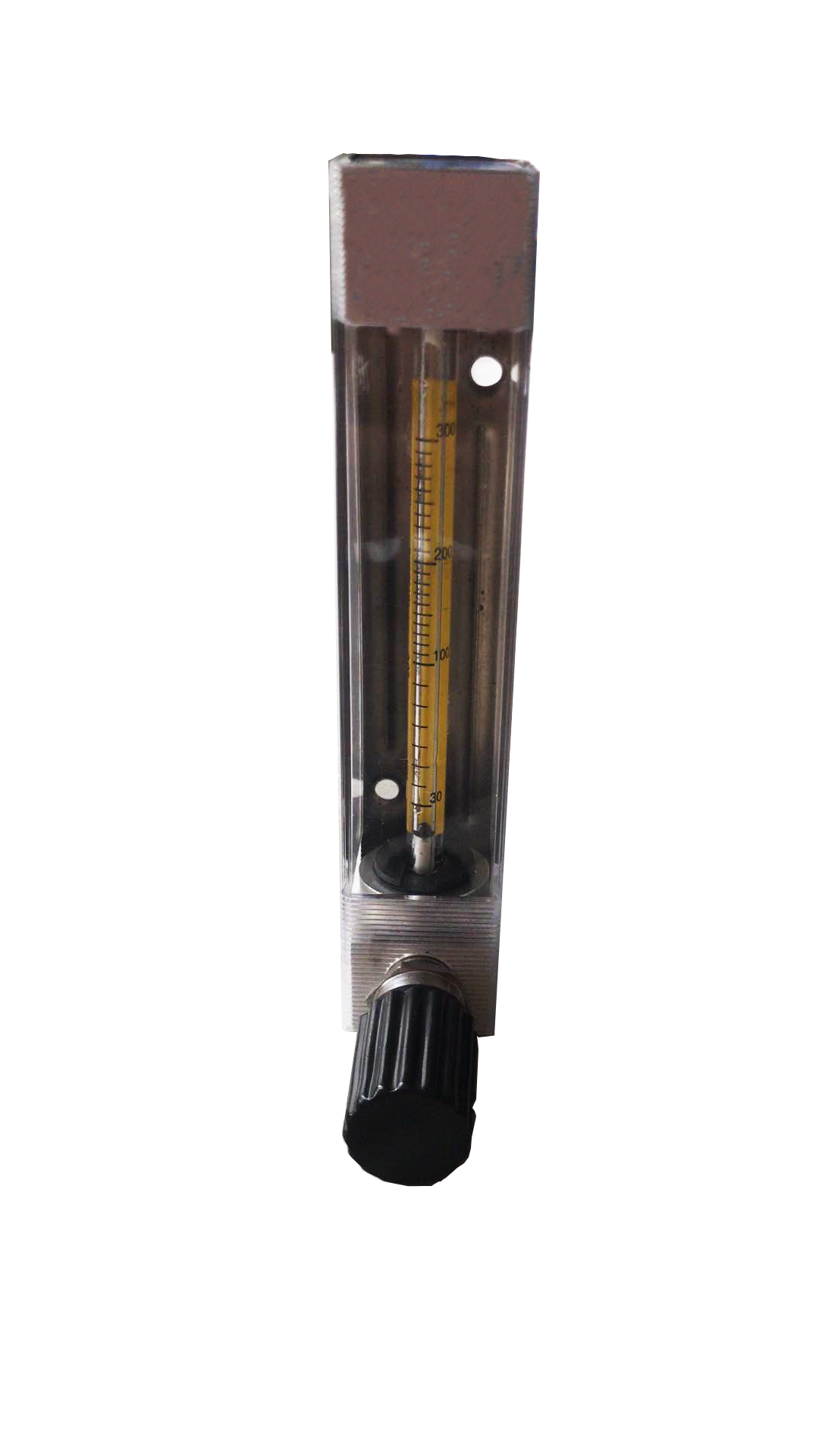

XD-DK800系列玻璃轉子流量計

一 概述

XD-DK800玻璃轉子流量計是一款用來測量封閉式管道中單相非脈動流體（液體或氣體）流量的過程檢測型儀表。其采用先進工藝制作制造，結構輕巧，外形美觀，最主要的是性價比高，安裝簡單，維修方便，可以方便快捷的更換錐管和浮子。

此款轉子流量計適用于各行業的微小流量檢測，如化工，石油，輕工，造紙，食品及科研等部門，亦可為用戶專門配套使用。DK玻璃轉子流量計可為客戶提供普通型，防腐型，面板型，報警型及多種連接方式（如卡套，氣動，法蘭連接等）。

二 工作原理

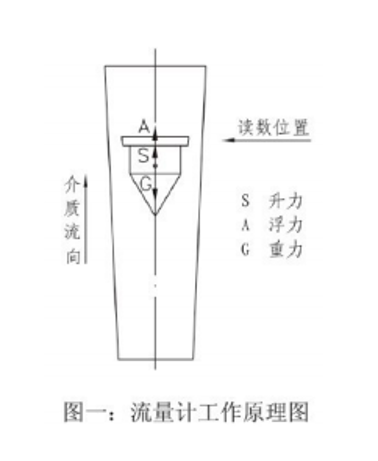

XD-DK800玻璃轉子流量計是一種變面積流量計，它主要是由一根自下而上擴大的垂直玻璃錐管和一只可隨流量大小上下移動的浮子組成。當流體自下而上流經錐管時，流體動能在浮子上產生的升力S和流體的浮力A是浮子上升，由于錐管內壁與浮子之間的環形流通面積增大，流體動能在浮子上產生的升力隨之下降。當升力S與浮子A之和等于浮子自身重力G時，浮子處于平衡狀態，穩定在某一高度上，該高度位置就代表流量計的流量值，因?yàn)榱鹘?jīng)流量計的流量與浮子上升高度，亦即與流量計的流通面積之間存在著一定的比例關系，所以浮子的高度位置可作為流量亮度。如（圖一）

三 DK800類型

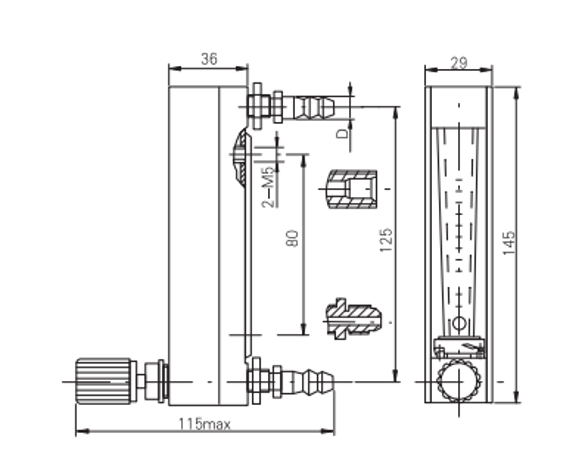

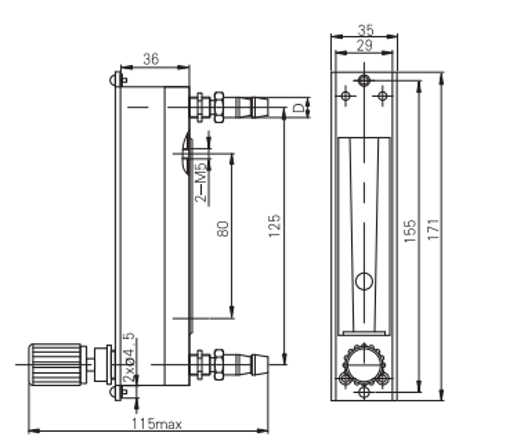

          基本型                                          面板型

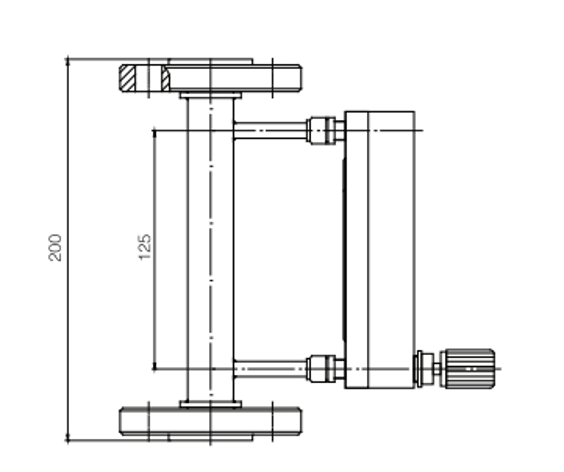

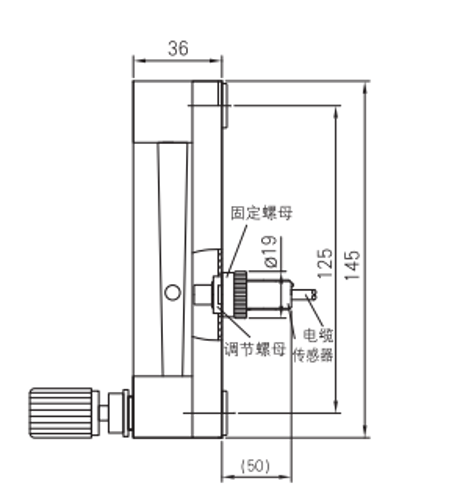

         報警型                                     法蘭連接型

注：進出口形式可選擇：寶塔型，卡套型，氣動型，快接型等。法蘭連接型提供法蘭通徑，請?jiān)谟嗀洉r(shí)注明。

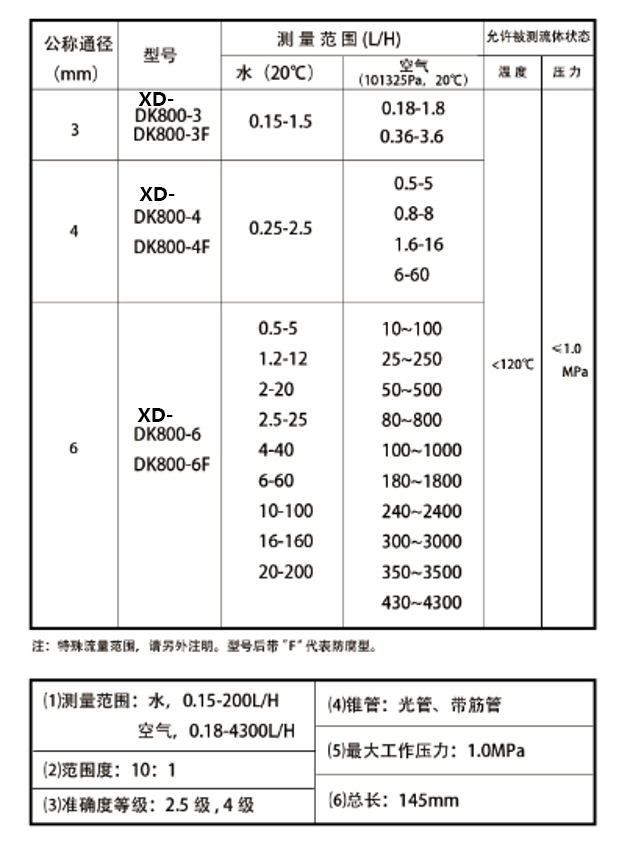

四 型號規格及技術參數

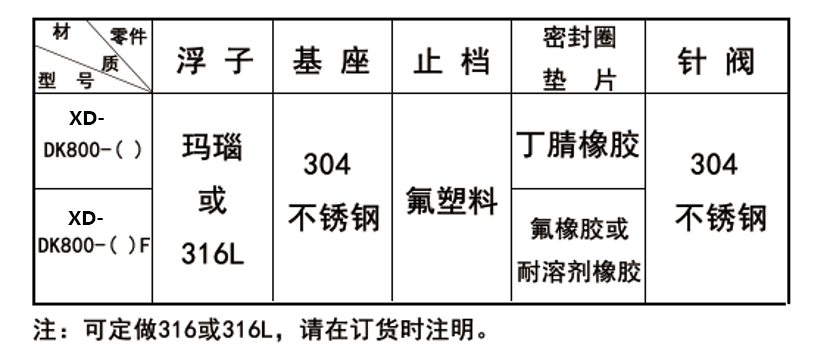

五 接觸測量流體的零部件材質

六 安裝與使用

安裝

1. 流量計應垂直安裝（流量計中心線和鉛垂線的夾角不超過5°），對于新裝管路在安裝流量計之前應將管道沖洗干凈。被測流體從流量計下端進，上端出。

2. 被測流體中不可混油大顆粒污物，否則會使浮子卡住或堵塞流量計通路，影響流量計正常工作，如被測流體含有較大顆?；蝮a臟，應根據需要在流量計上游安裝過濾器。

3. 進入流量計時被測流體壓力須穩定。如被測流體的流量為脈動流，會造成浮子波動，不能正常測量，流量計上游應設置適當尺寸的緩沖器或定值器。

使用

1. 流量計使用時，應緩慢開啟調節閥，防止浮子突然向上沖擊，損壞玻璃錐管。

2. 浮子的讀數位置為球浮子頂部。

3. 使用時應避免被測流體溫度急驟變化。

4. 使用中的流量計，如發現有滲漏，應擰緊進出口接嘴、針型閥的壓螺帽和玻璃錐管下端的頂緊環（從又向左即順時針）。若上述方法不行，一般是密封圈失效，應更換。

5. 如錐管和浮子玷污，應及時清洗。

6. 定期檢查流量計誤差。一旦超出規定的允差應調換浮子和玻璃錐管或重新標定。

7. 被測流體和狀態（溫度、壓力）與流量計分度不一致時，必須對示值按使用時的流體和狀態進行修正。

8. 一般流體測量選用DK800-（）型，有腐蝕性流體的測量選用DK800-（）F型。

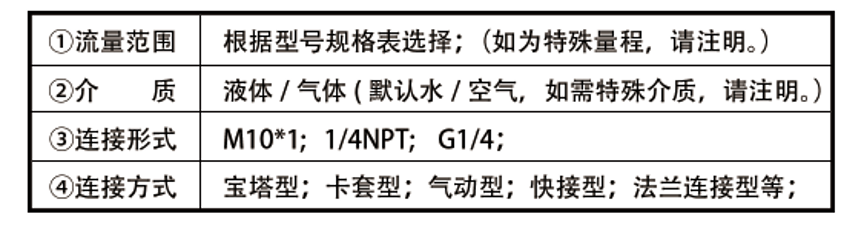

七 選型須知
